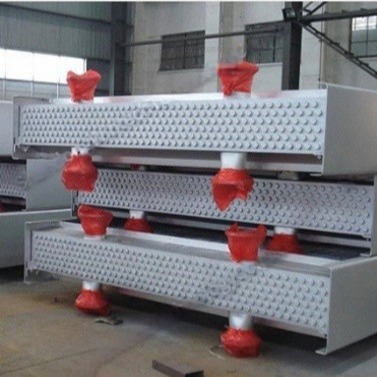

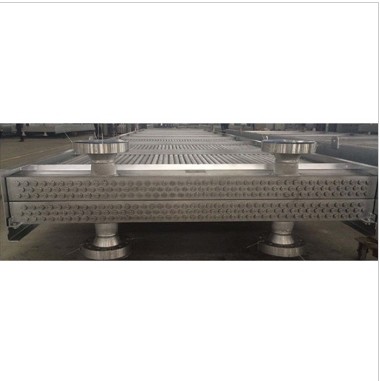

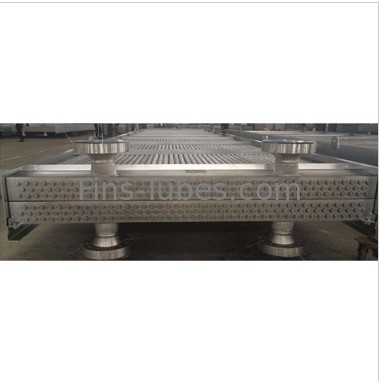

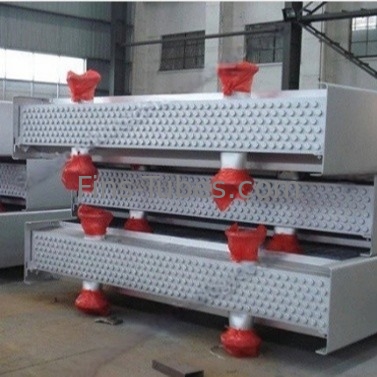

Luftkühler oder luftgekühlter Wärmetauscher ist eine der am häufigsten verwendeten Geräte für die Erdölraffinerie, die petrochemische und chemische Industrie.
Konstruktions- und Herstellungsnorm für Luftkühler für petrochemische Raffinerien:
★API 661 / ISO 13076 (Luftgekühlte Wärmetauscher für den allgemeinen Raffineriedienst)
★ASME SECT.VIII Div.1
Betriebsprinzip für Luftkühler:
Ein Luftkühler besteht hauptsächlich aus folgenden Komponenten:
★ Flachrohrbündel für die Wärmeübertragungsoberfläche
★ Ventilatoren, die die Umgebungsluft schieben oder ziehen
★ Ein mechanischer Treiber und eine Kraftübertragung, um den Ventilator zu betreiben
★ Ein Plenum
★ Eine Stützkonstruktion aus Stahl
★ Wartungsplattformen für Kopfhörer und Lüfter
★ Schleusen und Umlaufkanäle (optional)
★ Leiter (optional)
★ Wechselfrequenzantrieb für Temperaturregelung und Leistung (optional)
Welche Art von Flossenröhren werden verwendet, um den Rohrbund zu bilden?
★ Flossen des Typs L
★ Flossen des Typs "LLL"
★ Flossen des Typs KL
★ Flossen des Typs DR
★ Flossen des Typs G
Temperaturbegrenzung für verschiedene Flossenarten:
| Art der Flossenbindung |
Maximale Konstruktionsprozesstemperatur |
| mit einem Durchmesser von mehr als 20 cm3 |
400°C (750°F) |
| mit einer Breite von nicht mehr als 20 mm |
360°C (680°F) |
| Extrudierte Flossen (Aluminiumflossen) |
300°C (570°F) |
| Flossenflossen ((L) und überlappende Flossenflossen ((LL)) |
130°C (270°F) |
| Knurrled/Aluminiumflosse, entweder L oder LL |
200°C (390°F) |
| mit einer Breite von nicht mehr als 15 mm |
> 400 °C (750 °F)
(Höchstbetrag sollte vom Käufer vereinbart werden)
|
| Anmerkung |
| Sofern nicht anders angegeben, basieren die obigen Grenzwerte auf einem Rohr aus Kohlenstoffstahl und Aluminiumflossen,Unterschiedliche Materialien für das Kernrohr und/oder die Flossen können zu einer unterschiedlichen Temperaturgrenze führen. |
Anlage von Luftkühlern in petrochemischen Raffinerien
Unsere Werkstatt
Häufig gestellte Fragen
F1: Was ist ein Luftkühler?
A1: Ein Luftkühler, auch Luftkühler genannt, ist ein Wärmetauscher, der Luft als Kühlmedium verwendet, um warme Luft auf die gewünschte Temperatur abzukühlen.Das Funktionsprinzip besteht darin, dass die warme Flüssigkeit im Inneren des Rohres durch die Rohrwand und die Flossen Wärme mit der Luft außerhalb des Rohres austauscht, wodurch Kühl- und Kondensationseffekte erzielt werden.
F2: Was sind die wichtigsten Bestandteile eines Luftkühlers?
A2: Der Luftkühler besteht hauptsächlich aus Rohren, Klammern und Ventilatoren. Warme Flüssigkeit fließt innerhalb des Rohres, während die Luft außerhalb des Rohres weht.Seitenleuchten, und Querbalken usw.
F3: Was sind die wichtigsten Anwendungen von Luftkühlern?
A3: Luftkühler haben eine breite Palette von Anwendungen, hauptsächlich in Industrieanlagen, die eine effiziente Wärmeableitung erfordern und bestimmte Einschränkungen der Wasserressourcen haben.im Stromversorgungssystem, in der petrochemischen Industrie, in der metallurgischen Industrie und in der Luftfahrtindustrie.
