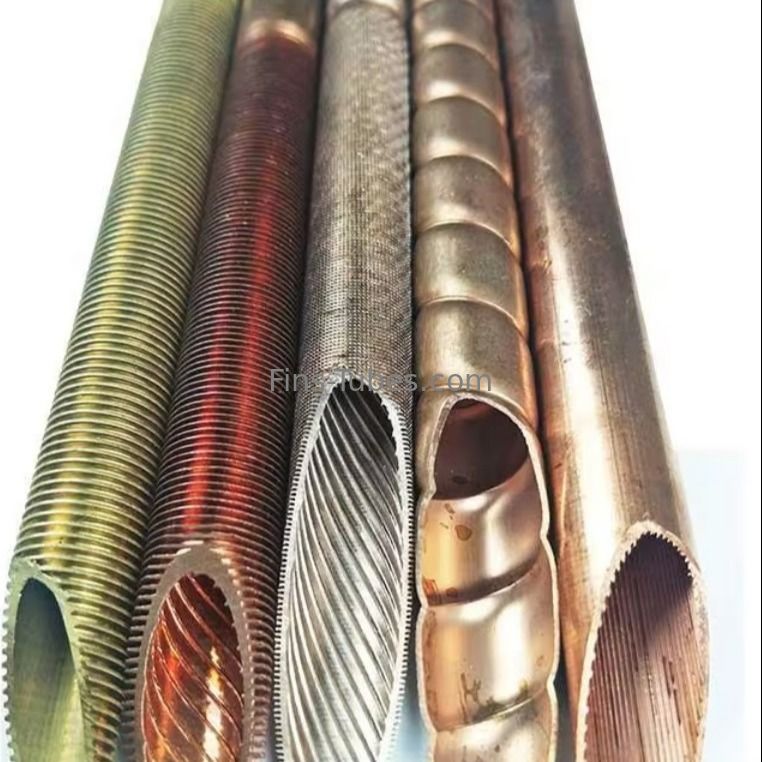

Individuell ausgepresste Flossenröhre mit Kupfer- / Stahlleistung

L/LL/KL FlossenröhreBeschreibung des Produkts

^{-L Flossenröhre(Wrap-On Flosse)}

^{Die Wrap-On (W/O) Flosse oder L-Fussflosse wird als L-Flosse charakterisiert und wird weltweit weit verbreitet.Diese Flosse wird in der Regel aus Aluminium- oder Kupferflosse gefertigtDieser Flossenart eignet sich nicht für Flossen aus Kohlenstoffstahl oder Edelstahl, da das Material zu hart ist, um den charakteristischen L-Fuß zu bilden.Der Fuß der Flosse entsteht durch Ziehen des Streifens durch ein zweistufiges Preformer-SetDie erste Stufe rollt die Flosse auf einen 45-Grad-Fuß und die zweite Stufe rollt sie auf einen 90-Grad-Fuß.Jede Kombination von FPI (Pitch) und Flossenstreifendicke erfordert eine spezifische Streifenbreite..}

^{- LL Flossenröhre (überlappende Fußflossen)}

^{Die überlappende Fußflosse (OLFF) ist als doppelte LL-Flosse charakterisiert und wird weltweit als Alternative zur extrudierten Flosse eingesetzt.Diese Flosse gilt als Störfächer und wird in korrosiven Anwendungen verwendet, bei denen der Schutz des Grundrohrs erforderlich ist.Die doppelte LL-Abdeckung des Grundrohrs stellt eine doppelte Banddicke der Grundrohr ab.Dieser Flossenart eignet sich nicht für Flossen aus Kohlenstoffstahl oder Edelstahl, da das Material zu hart ist, um den charakteristischen LL-Fuß zu bilden.Der Flossenfuß entsteht durch Ziehen des Streifens durch ein zweistufiges Vorform-Rollensatz.es ist möglich, die Fähigkeit zu nutzen, die Ferse einer Flosse auf die Zehen der angrenzenden Flosse zu legenDie Vorformatoren bilden den Fuß, damit die Flossen an der Oberfläche des Rohres zusammenpassen.für den kontinuierlichen Kontakt mit dem Grundrohr und bildet eine Dichtung zum Schutz des Grundrohrs vor atmosphärischer Korrosion.}

^{- KL Finned TubeAluminiumröhrchen)}

^{Die Knurled Footed Fin ist dadurch gekennzeichnet, dass sie aufgrund der knurlen Oberfläche auf dem Flossenfuß und der Röhre eine erhöhte Rohr- und Flossenoberfläche hat. The fin is consider an interference fit type fin and because of the knurls some heat transfer specialist give the fin added performance ratings due to a mechanical type bond of the fin material to the tube wall surfaceDiese Flosse wird in der Regel aus Aluminium- oder Kupferflosse gefertigt.Dieser Flossenart eignet sich nicht für Flossen aus Kohlenstoffstahl oder Edelstahl, da das Material zu hart ist, um den charakteristischen L- oder LL-Fuß zu bilden.. Die Knurlingtiefe in der Rohrwand hängt von der Härte des gewählten Rohrmaterials ab. Die Flosse, ob W/O oder OLFF, wird mit Standardflosshöhen-Hardware gebildet.}

L/LL/KL Flossenröhre(Aluminiumröhrchen) Herstellungsprozess

^{AnwendungFlossenröhrchenDie Flossen werden an den Strichenden an der Basisrohe geschweißt.}

L/LL/KL Flossenröhre(Aluminiumrohr mit Flossen)Vorteile

^{Kernrohr durch den Flossenfuß ausgiebig gegen Korrosion geschützt, Flossen von sehr dünnwandigen Rohren möglich.}

L/LL/KL Flossenröhre PEigenschaften

^{Luftkorrosionsbeständigkeit: OK}

^{Mechanische Widerstandsfähigkeit: gering}

^{Flossenkontakt: Störungsanpassung}

^{Flossen-Rohr-Bindung: Mäßig}

^{Wärmeübertragungseffizienz: mäßig}

L/LL/KL Flossenröhre Anwendungen

^{- die Erdölindustrie, die chemische Industrie und die petrochemische Industrie}

^{-Naturgasbehandlung}

^{- die Stahlindustrie: Hochofen- und Konverteranlagen}

^{- Stromerzeugung: Abgaskondensation in Dampfturbinen}

^{- Kontaktkondensation mit Abkühlung von zirkulierendem Kondensat}

^{-Fossil- und Kernkraftwerke}

^{-Klimaanlagen (Freon, Ammoniak, Propan)}

^{- Verbrennung von Hausmüll}

^{- Kompressorkühler usw.}

Typ der Flossen: L/LL/KL Flossenröhre

Rohrmaterial: Kohlenstoffstahl, Edelstahl, Kupfer, Aluminium

Material der Flossen: Kupfer, Aluminium

Flossenröhrchenlänge: keine Begrenzung

Betriebstemperatur: 230°C.

Merkmale: Durch die Einführung des Wicklungsprozesses ist die Produktionseffizienz hoch, die Lamella-Distanz ist gleichmäßig, die Wärmeübertragung ist gut, das Finish-Verhältnis ist hoch,Das Grundrohr kann vor Lufterosion geschützt werden.

^{L/LL/KL Flachrohr:}

^{Ein Flossenrohr ist ein Rohr mit kleinen Flossen um seine Außenseite. Diese Flossen fungieren als Filter und Mechanismus zur Wärmeübertragung vom Material im Rohr zum oder aus dem Weltraum.Flossenröhren werden in Anwendungen verwendet, in denen Wärme von einer heißen Flüssigkeit zu einer kühleren Flüssigkeit durch die Wand des Rohres übertragen wirdDie Geschwindigkeit dieser Wärmeübertragung hängt von drei Faktoren ab:}

^{Der Temperaturunterschied zwischen den beiden Flüssigkeiten.}

^{Der Wärmeübertragungskoeffizient zwischen jeder Flüssigkeit und der Wand.}

^{Oberfläche der Flüssigkeitsbelastung.}

^{L-TypFlossenröhre:}

^{Durch die Einführung des Wicklungsprozesses ist die Produktionseffizienz hoch, einheitliche Lamella-Distanz, gute Wärmeübertragung, hohe Veredelungsquote, das Basisrohr kann vor Lufterosion geschützt werden.Die Aluminiumflosse oder die Kupferflosse wird in L-Form gefaltet und durch Spannung kontinuierlich spiralförmig an der Außenseite des Grundrohrs gewunden.}

^{Maximale Betriebstemperatur - 150°C, akzeptabel für atmosphärische Korrosionsbeständigkeit, schlechte mechanische Beständigkeit.}

^{LL-Typ Flossenröhre:}

^{Unter dem L-förmigen Fundament bedeckt die Flossenwurzel die äußere Oberfläche des Grundrohrs vollständig; dieser Flossenart garantiert bis zu einem gewissen Grad eine bessere Korrosionsbeständigkeit.Höchstbetriebstemperatur - 180°C (356°F), akzeptabel für atmosphärische Korrosionsbeständigkeit, schlechte mechanische Beständigkeit.}

^{Flügelrohr des Typs KL:}

^{Bevor die Flossen kontinuierlich auf die Oberfläche des Stahlrohrs gewickelt werden, muss die äußere Oberfläche des Grundrohrs einem Knurlingprozess unterzogen werden.Die Wurzel der Flosse, die an dem Stahlrohr befestigt ist, wird auch gekrümmt, um das Stahlrohr und die Kombination von Flossen zu stärkenAus diesem Grund sorgt dieser Flossenart für bessere Wärmeübertragungsmerkmale unter den Flossen von L und LL. Maximale Betriebstemperatur - 260°C (500°F), akzeptabel für atmosphärische Korrosionsbeständigkeit,geringer mechanischer WiderstandDie häufig verwendeten Wärmeschlauchmaterialien sind Aluminium und Kupfer.}

L/LL/KL Flachrohranwendungen

^{Hauptsächlich in Luftkühlern in der petrochemischen Industrie, in der Elektrizitätsindustrie, in der Papierindustrie, im Tabakgewerbe, in der Gebäudeheizung und in anderen Industriezweigen verwendet,Luftheizungen und Luftheizungen in Sprühtrocknungssystemen wie pflanzliches Protein und Stärke in der Lebensmittelindustrie- Hochofen- und Umspannungssysteme, Stromerzeugung: Abgase aus Dampfturbinen aus Kondensat, Kondensat-Kontakt-Kühlzyklus, fossile und Kernkraftwerke,Klimaanlagen (Freon), Ammoniak, Propan), Abfallverbrennungsanlagen, Kompressorkühler usw.}

^{Wir haben die Flossenröhrchen nach individuellen Kundenanforderungen angepasst. Für weitere Informationen über die Flossenröhrchen L/LL/KL fragen Sie uns bitte!}
